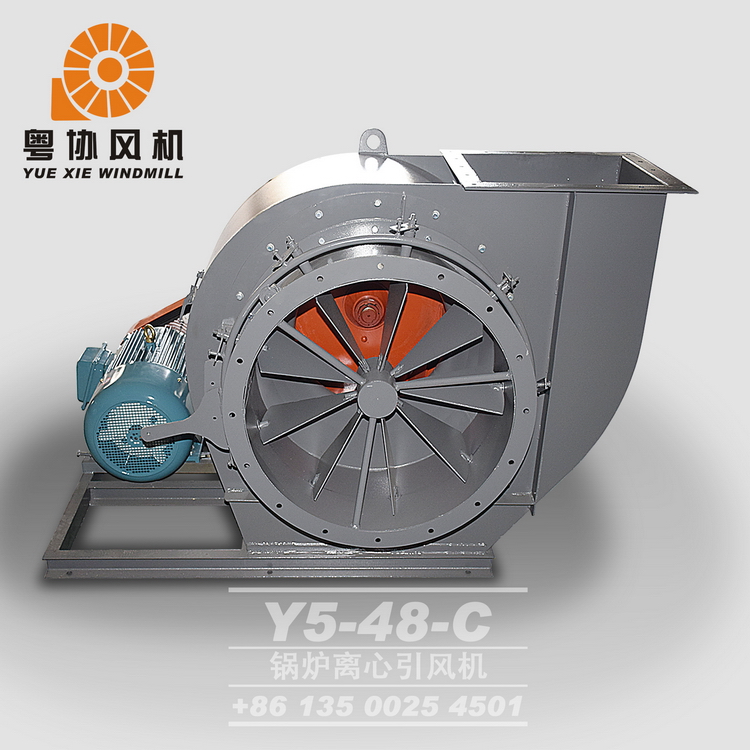

佛山德協風機生產各種爐用鼓風機,爐用引風機,如,Y5-48鍋爐離心引風機,是為適應燃用各種燃質并配有消煙除塵裝置的(1—2T/h)工業鍋爐配套設計的。幾進氣條件相當，性能又相適應的均可選用。溫度不得超過250°C，在引風機前必須加裝準備就緒不低于除塵裝置的數字，降低進入風機的煙氣含塵量，以利提高風機壽命。

   鍋爐風機的型式

  1、Y5-48型鍋爐引風機制成單吸入。機號№4、5、6.3、8、10、12.5六種。

  2、Y5-48型鍋爐引風機可制成右旋兩種。從電動機一端正視風機。如葉輪順時針旋轉稱為右旋風機，以“右”表示；葉輪逆時值旋轉稱為左旋風機，以“左”表示。

  3、鍋爐風機的出口位置以風機機殼的出風口角度表示，“左”“右”均可制成0°、45°、90°、135°、180°、225°六種角度。


  鍋爐風機的特點和結構

  目前工業鍋爐系列較多，燃用煤質優劣懸殊，配用除塵器阻力不一，所需引風機的風量、風壓差異較大。為了適應上述情況，考慮到風機的經濟性，均采用三角皮帶（C式）傳動，這樣不僅能以一個機號采用不同轉速滿足同一噸位鍋爐配置各類除塵器的要求，減少了風機的系列和機號，而且也便于使用單位根據實際情況，選擇不同轉速獲得所需的較理想的風量、風壓。

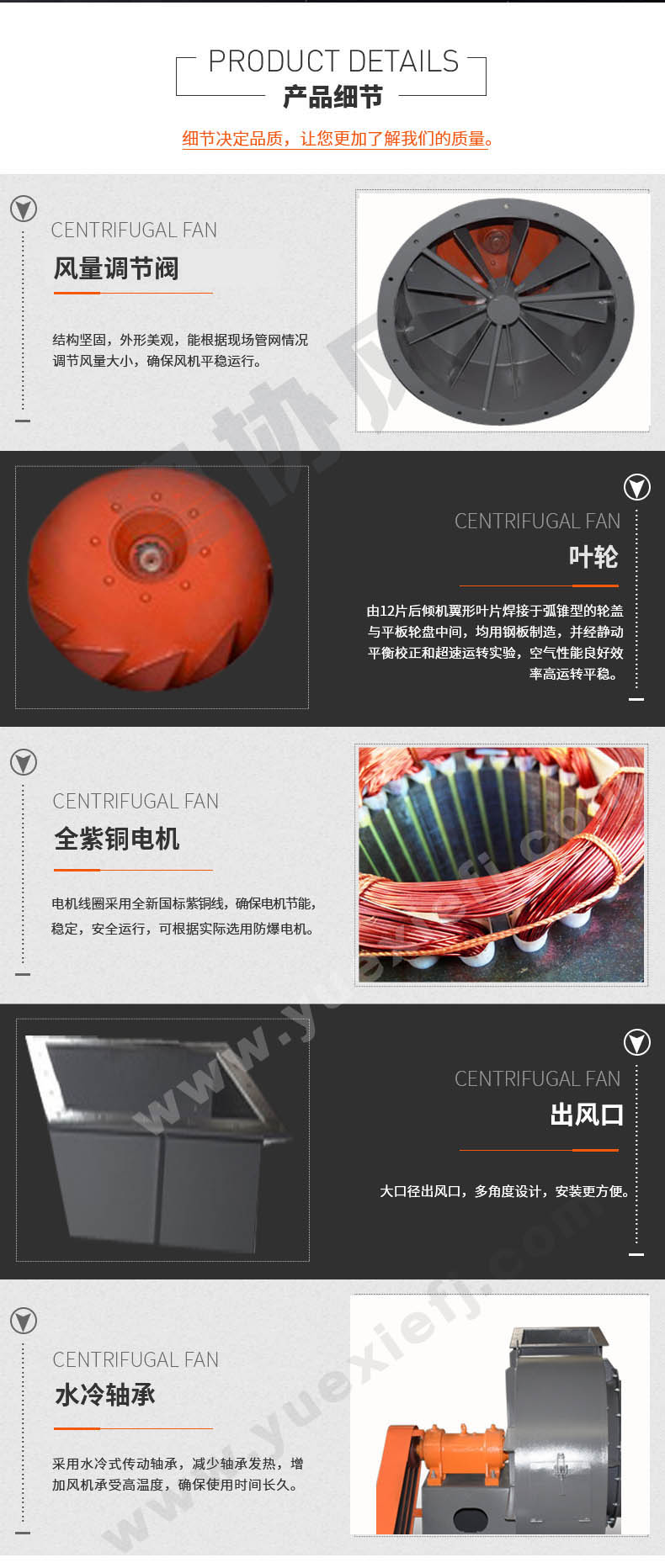

   鍋爐風機由葉輪、機殼、進風口、調節門、傳動組等部分組成。

  1、鍋爐風機葉輪：有后傾平板葉片12片，材料為16Mn，焊接于弧錐形輪蓋與平板形輪盤中間，經靜、動平衡校正，故運轉平穩強度高。

  2、鍋爐風機機殼：用鋼板焊接成蝸殼形整體?！?以上“左”“右”轉通用。在蝸板上還開有清灰門便于清除堆積在葉片上和機殼內的積灰，保證葉輪的平衡性和氣動性能。

  3、進風口：做成收斂式流線型的整體結構，用螺栓固定在機殼入口側。

  4、調節門：調節門葉片為花瓣形，№4～6.9為9片，8以上為11片。軸向安裝在進風口前面。由于采用了外部傳動的結構，傳動靈活方便。調節范圍由0°（全開）到90°（全閉）。調節門的搬把位置從進風口方向看在右側。對“右”旋風機，搬把從下往上推是由全閉到全開方向；對左旋風機，搬把從上往下拉是由全閉到全開方向。為使調節門各部正常工作，必須很好地潤滑。潤滑脂采用二硫化鉬高溫（260°C）潤滑脂，風機在高溫運轉時仍能保證潤滑作用。

  5、傳動組：由主軸、軸承箱、皮帶輪等組成。主軸由優質鋼制成，采用滾動軸承，水冷整體軸承箱，因此須加裝輸水管。耗水量隨環境溫度的不同而異，一般按0.5～1m3/h考慮。軸承箱裝有溫度計和油位指示器，潤滑油采用30號機油，加入油量按油位標志的要求。
